AIoT物联网

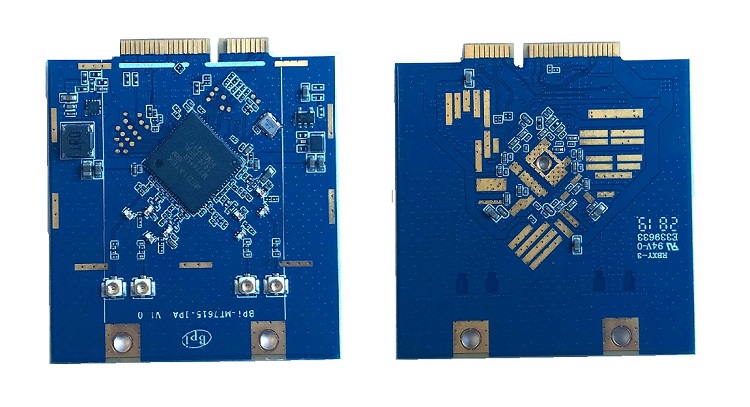

BPI-MT7615 802.11 ac wifi 4x4 dual-band 模组采用联发科 MT7615 芯片设计

  • 支持4x4 4SS 11ac wave2 MU-MIMO和160MHz通道
  • 支持5、10、20、40、80、80+80和160MHz通道
  • 嵌入式ARM cortex R4处理器,实现主机CPU全卸载。.
  • 嵌入式32位RISC微处理器.
  • iNIC Gen2 支持全Wi-Fi 卸载
  • 高集成度射频与40nm低功耗工艺.
  • 4T4R 支持高达1733Mbps物理层速率.
  • 可配置4x4/3x3或2x2n+2x2ac DBDC

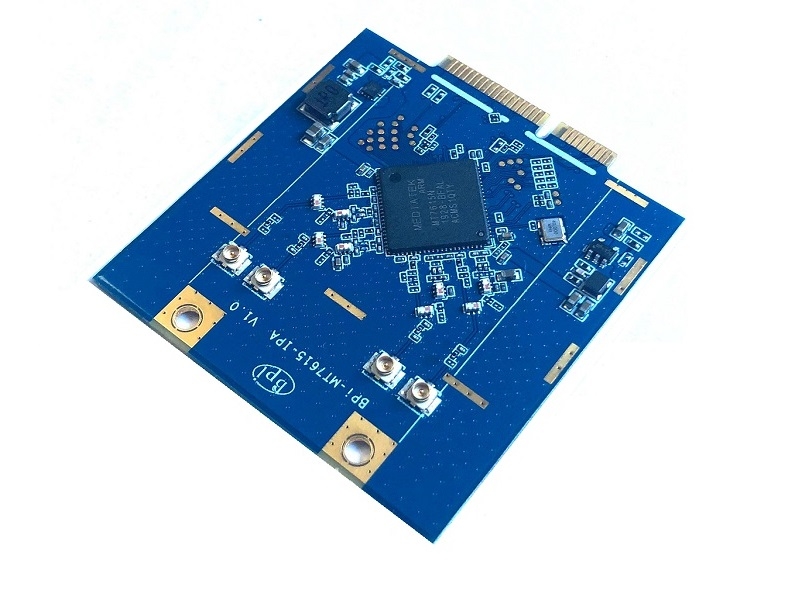

    BPI-MT7615 802.11 ac wifi 无线 4x4 双频模块采用MTK MT7615 芯片设计.可以方便的在BPI-R2与BPI-R64上使用,支持PCIe标准接口。

    联发科MT7615是一个支持1733Mbps物理量的高度集成的Wi-Fi芯片,它完全符合IEEE 802.11ac和IEEE802.11 a/b/n标准,在高标准下提供丰富的无线连接特性,提供可靠的、经济的吞吐量和扩展的距离。

    芯片采用优化的射频架构和基带算法提供卓越的性能和低功耗。设计部署了一个高效的智能化MAC引擎,和硬件数据处理加速器,完全卸载Wi-Fi任务的主机处理器。MT7615被设计来支持主机处理器领域中基于标准的特性。MT7615旨在支持安全、服务质量和国际法规领域的基于标准的功能。在任何时间和任何情况下为终端用户提供最佳性能。

    MT7615支持在5GHz和2.4GHz频段(DBDC、双频带双并发t0)上的并发双频操作。它支持同时需要一个2.4GHz频段的链路和另一个不太拥挤的5GHz频段的链路的多样化应用。

    随着802.11ac的出现,定义了多用户MIMO(MU-MIMO)。Mt7615支持不同配置的MU-MIMO。一个AP能够使用它的天线drrays在同一时间通过相同的频谱向不同的客户端发送多个帧。


    支持操作系统:

    • Linux
    • OpenWRT
    • Android
    主要功能:
    • 支持4x4 4SS 11ac wave2 MU-MIMO和160MHz通道
    • 支持5、10、20、40、80、80+80和160MHz通道
    • 嵌入式ARM cortex R4处理器,实现主机CPU全卸载。
    • 嵌入式32位RISC微处理器.
    • iNIC Gen2 支持全Wi-Fi 卸载
    • 高集成度射频与40nm低功耗工艺.
    • 4T4R 支持高达1733Mbps物理层速率.
    • 可配置4x4/3x3或2x2n+2x2ac DBDC
    • 智能省电
    • 基于硬件的Airtime Fairness(QoS)
    • 集成高效内部2.4G/5G PAs
    • 智能校准(iCal)缩短了生产时间
    • 支持外部PA/LNA/TRSW设计
    • WoWLAN通过GPIO(客户端模式),spports主机睡眠(AP模式)
    • 紧凑型12mm*12mm DRQFN118封装与PCIe Gen2接口。

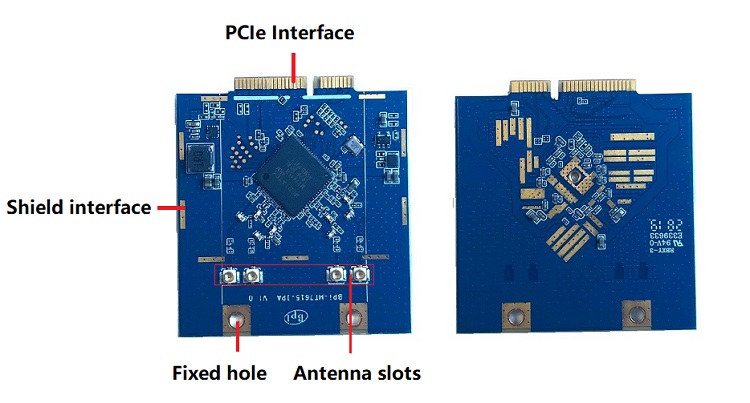

    硬件接口示意图:

    在线wiki开发文档 :https://wiki.banana-pi.org/BPI-MT7615_802.11_ac_wifi_4x4_dual-band_module
