AI/边缘计算

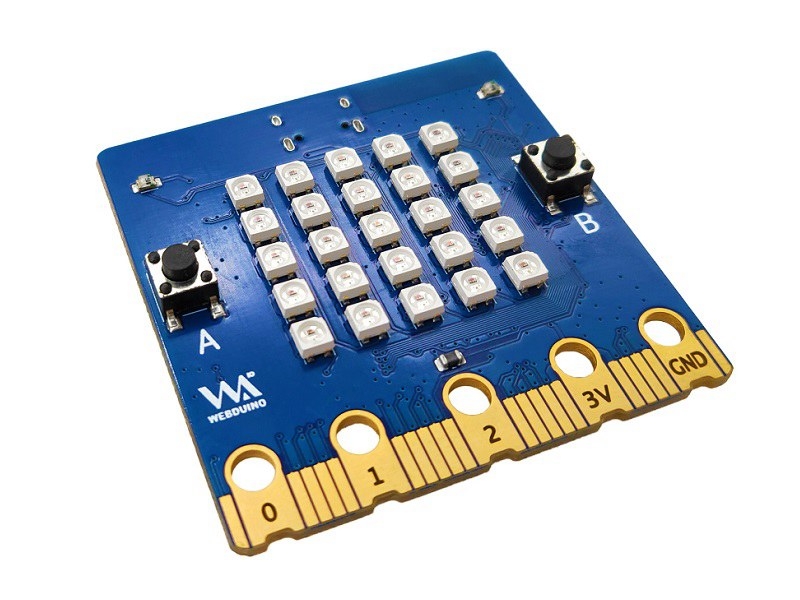

香蕉派BPI-Bit-S2 STEAM教育开发板采用ESP32-S2设计,支持webduino,arduino和microPython

ESP32-S2
25颗全彩LED灯
1个温度传感器
1个蜂鸣器
2个光敏传感器
正面两个背面一个可编程按键
Type-C USB接口
外形尺寸 5x5cm
金手指定义与micro:bit完全兼容


    BPI-Bit-S2 开发板 是 BPI:Bit 的后继型号,继承了大部分核心硬件功能。支持 Webduino, Arduino, MicroPython 编程环境 ,适合应用于STEAM教育领域。

    关键特性:

    1. ESP32-S2
    2. 25颗全彩LED灯
    3. 1个温度传感器
    4. 1个蜂鸣器
    5. 2个光敏传感器
    6. 正面两个背面一个可编程按键
    7. Type-C USB接口
    8. 外形尺寸 5x5cm
    9. 金手指定义与micro:bit完全兼容

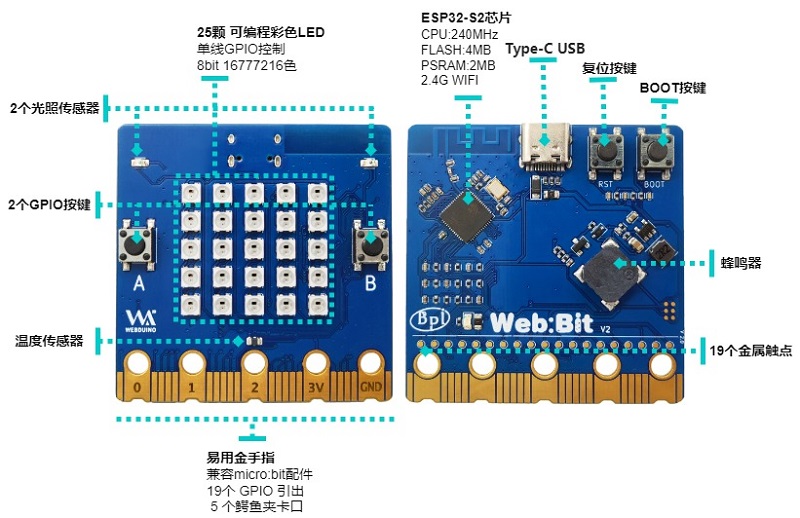

    硬件接口示意图:

    BPI-Bit-S2 规格表
    SoC主控芯片 ESP32-S2FN4R2,Xtensa® 32 位 LX7 单核处理器
    主频 240MHz MAX
    工作温度 -40℃~+85℃
    ROM 128 KB
    SRAM 320 KB
    FLASH ROM 4 MB
    PSRAM 2 MB
    WIFI IEEE 802.11 b/g/n ,2.4Ghz 频段
    GPIO 已引出19个可用GPIO引脚,可用外设功能:ADC,TOUCH,PWM,SPI,I2C,I2S,Pulse counter, RMT,TWAI® Controller,SD/MMC,LCD_CAMERA
    外部晶振 40Mhz
    蜂鸣器 1个板载蜂鸣器
    LED 灯 25颗串联全彩led灯,单线GPIO控制;1颗单色LED灯,GPIO0控制
    光敏传感器 2个独立光敏传感器
    温度传感器 1个独立温度传感器
    IO 19pins 金手指IO(兼容micro:bit配件),背部 19 pin 触点
    按键 2个可编程按键,1个BOOT按键,1个RST按键
    USB USB Type-C接口,全速 USB OTG,USB-ACM
    工作电压 3.3V
    电源 USB Type-C输入5V供电,或金手指IO输入3.3V供电
    尺寸 5 * 5 cm

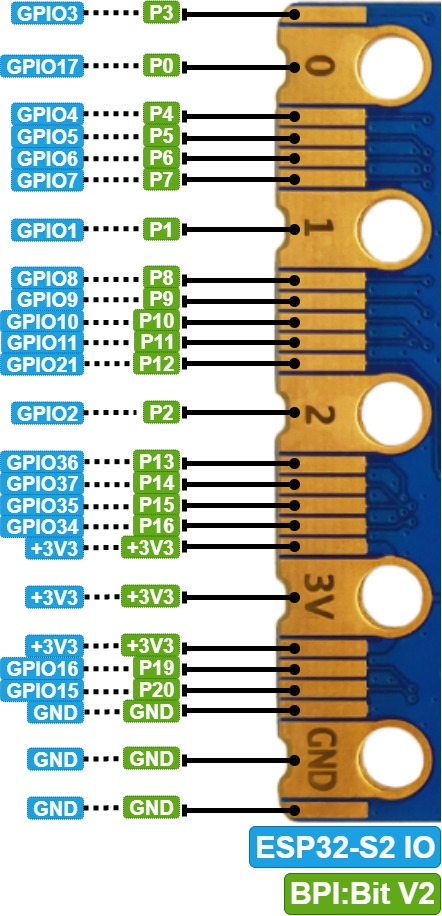

    手指引脚定义:
    BPI-Bit-S2 金手指 GPIO 定义与 micro:bit 兼容. 可以使用 micro:bit 的GPIO扩展板配件。


    在线wiki 开发文档:https://wiki.banana-pi.org/BPI-Bit-S2 STEAM教育开发板
