AI/边缘计算

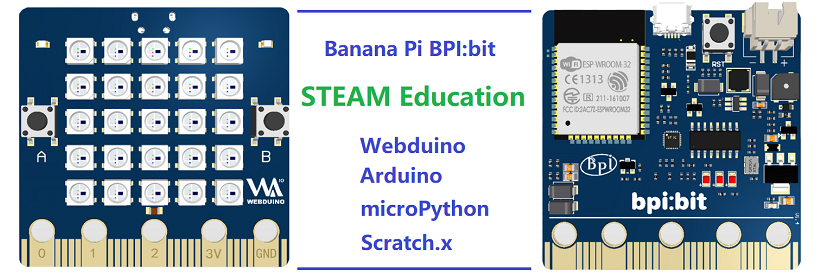

香蕉派BPI:Bit STEAM教育开发板采用ESP32设计,支持webduino,arduino和microPython

  • 25 LED全彩灯: GPIO4
  • 光敏传感器: GPIO36 (Analog A0, upper left), GPIO39 (Analog A3, upper right)
  • 按键控制 : GPIO35 (Botton A), GPIO27 (Botton B)
  • 温度传感器: GPIO34 (Analog A6)
  • 蜂鸣器: GPIO25
  • MPU-9250 九轴传感器: GPIO0, GPIO21(SDA), GPIO22(SCL)


    BPI bit (又可以叫BPI-bit和bpi:bit). 支持Webduino, Arduino, MicroPython ,和Scratch X 编程环境 ,专注在STEAM教育领域

    bpi:bit 开发板仅有5厘米X5厘米大小,重12克左右。并有20个金手指定义与Micro:bit完全兼容。集成了25颗全彩LED灯,两上光敏传感器,两个可编程按键,温度传感器,蜂鸣器,MPU-9250 九轴传感器(三轴加速度三轴陀螺仪和三轴磁盘)。GPIO控制定义如下

    • 25 LED全彩灯: GPIO4
    • 光敏传感器: GPIO36 (Analog A0, upper left), GPIO39 (Analog A3, upper right)
    • 按键控制 : GPIO35 (Botton A), GPIO27 (Botton B)
    • 温度传感器: GPIO34 (Analog A6)
    • 蜂鸣器: GPIO25
    • MPU-9250 九轴传感器: GPIO0, GPIO21(SDA), GPIO22(SCL)

    BPI:bit采用ESP32作为主控模块,ESP32是集成2.4G WiFi和蓝牙双模的单芯片方案,采用超低功耗的40纳米工艺,拥有最佳的功耗性能、射频性能、稳定性、通用性和可靠性,适用于各种应用和不同功耗需求。ESP32采用 Xtensa 32bit LX6单/双核处理器,运算能力高达600DMIPS,内置448KB ROM和520 KB SRAM。

    BPI:bit提供丰富的板载资源,支持光敏传感器,数字三轴传感器,数字罗盘,温度传感器接口,金手指接口与micro:bit完全兼容。特别是5X5智能控制LED光源,控制电路和RGB芯片集成在5050个组件的包中。级联端口传输信号单线。三种原色的每个像素都可以实现256亮度显示,完成16777216彩色全彩色显示,扫描频率不低于400Hz/s。配合webduino平台,可以实现炫酷的展示效果。


    硬件接口示意图:

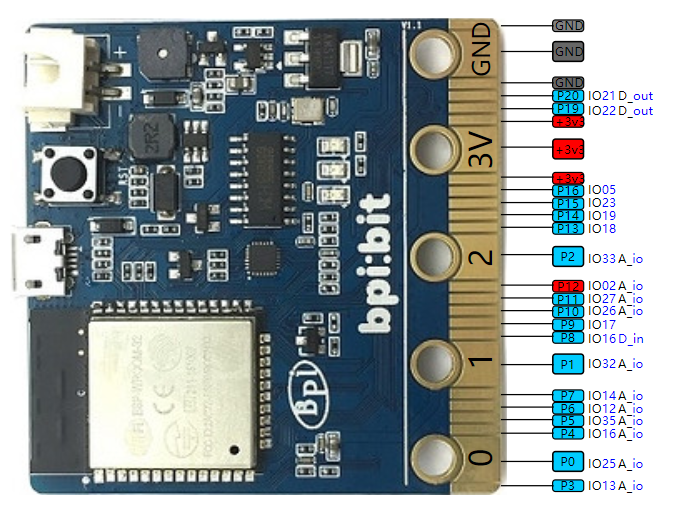

    GPIO 金手指定义:
    BPI:bit金手指GPIO定义与micro:bit兼容. 可以使用micro:bit的GPIO扩展板配件。

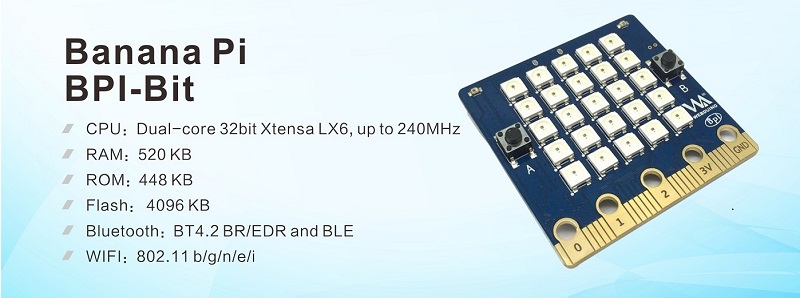

    BPI:bit 硬件规格并与掌控板,micro:bit规格比较:
    bpi:bit ,掌控板与micro:bit比较
    型号名 bpi:bit 掌控板 micro:bit
    主控 ESP32 Dual-core 32bit Xtensa LX6, up to 240MHz ESP32 Dual-core 32bit Xtensa LX6, up to 240MHz NXP KL26Z 32bit ARM Cortex M0, up to 16MHz
    RAM 520 KB 520KB 16 KB
    ROM 448 KB 448 Unkown
    Flash 4096 KB 4096 KB 256 KB
    蓝牙 BT4.2 BR/EDR and BLE BT4.2 BR/EDR and BLE BLE only
    WIFI无线 802.11 b/g/n/e/i 802.11 b/g/n/e/i N/A
    蜂鸣器 1x 板载蜂鸣器 1x 板载蜂鸣器 N/A
    5*5 LED 灯 25 智能控制全彩(16777216色)led灯,单GPIO控制 1.3英寸OLED显示屏 25 个单色灯(红色)
    光敏传感器 2 个独立光敏传感器 光线传感器 LED灯支持的基本亮度检测
    温度传感器 1个独立的温度传感器 仅仅有CPU运行温度指示
    运动传感器 MPU-9250 九轴运动跟踪:三轴加速度计,三轴磁强计,三轴陀螺仪 三轴加速度计MSA300,测量范围:±2G 3-轴加速计;使用硬件磁强计;没有陀螺仪,没有运动处理器
    IO 控制介面 金手指介面(兼容micro:bit配件) 金手指介面 金手指介面
    按键 2 个可编程按键 2个物理按键(A/B) 2 个可编程按键
    micro USB 1x micro USB(UART) Micro USB 1 x micro USB(Mass Storage Device)
    软件支持 Webduino, Arduino, MicroPython, Scratch X Arduino, MicroPython, Scratch X Microsoft MakeCode, MicroPython, Scratch X
    尺寸 5*5 厘米 5*4 厘米 5*4 厘米

    在线Wiki开发文档:https://wiki.banana-pi.org/BPI-Bit
